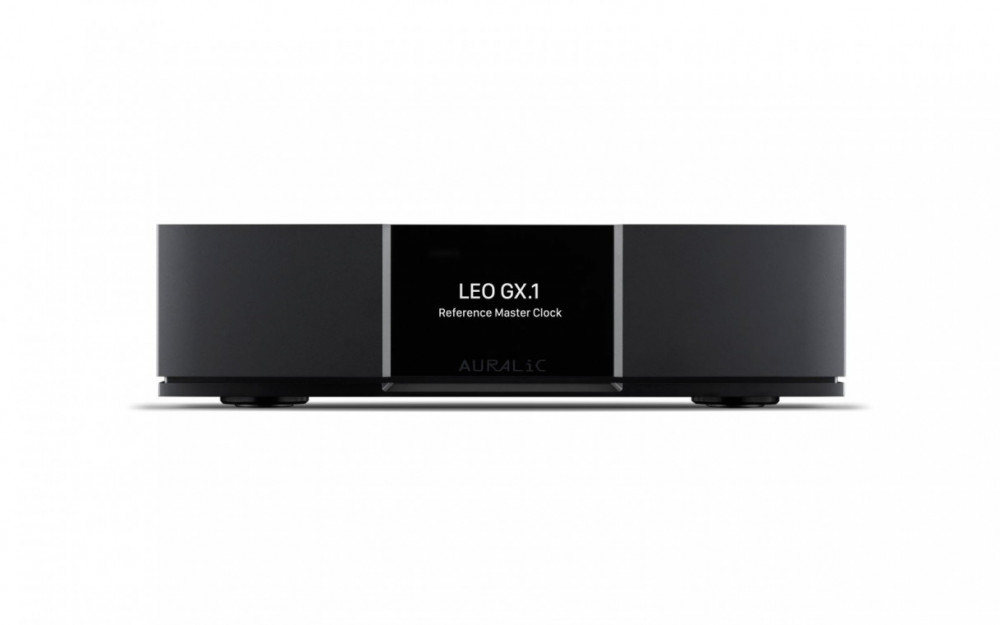

Auralic LEO GX.1

Tillverkarens produktinformation

LEO GX.1, vår referens masterclock, fortsätter att tillhandahålla varumärkesnivåer av prestanda inom digital ljudklockning. Erbjuder "bortommätta" precisionsnivåer, resultat som upptäcks medan du lyssnar: ett mycket bredare ljudscen, exakt instrumentell noggrannhet och dynamiskt omfång över förväntan. Genom att kringgå DAC:s interna klocka, skydda enheten från buller med ett internt kopparhölje och använda ett nytt avancerat fjädringssystem med flera fjädrar som finns tillgängligt på alla G2.1-produkter, kommer LEO GX.1 att dramatiskt förbättra din lyssningsupplevelse.

Traditionell klockning

Normalt används faslåsta slingkretsar (PLL) i en DAC för att synkronisera dess interna arbetssignal med den mer exakta inkommande signalen från en referensklocka. Men de är bullriga. Och även om arbetssignalen kan knuffas lite för att matcha referenssignalen, begränsas dess frekvens - och precisionen hos den analoga vågformen som är baserad på den - i slutändan av DAC:s egen klockkrets.

Direkt-till-DAC-design

Tack vare dess unika Jitter-Free Operation, när VEGA G2.1 går samman med LEO GX.1, åstadkommer dessa enheter något extraordinärt. Istället för att bara synkronisera med LEO GX.1, använder VEGA G2.1 faktiskt den exceptionellt högfrekventa inkommande klockan från LEO GX.1 direkt — som sin egen arbetssignal. Med andra ord förbigår LEO GX.1 den interna VEGA G2.1-klockkretsen helt och hållet och driver skapandet av vågform direkt med sin signal. Inga fler PLL och inga fler begränsningar.

En ny beskrivning av prestanda

LEO GX.1-klockan är så exakt att befintliga riktmärken inte är tillräckligt detaljerade för att korrekt representera vad den kan göra. Istället använder vi Allan-avvikelse för att beskriva upplösningen för LEO GX.1, vilket är som att titta på fasbrus tillräckligt noggrant för att upptäcka skiftningar på +/-1Hz eller till och med +/-0,1Hz. Allan-avvikelsen för LEO GX.1 Reference Master Clock kommer in på 2E-12 (vid 1 sekund), vilket är lika med en 10MHz rubidium atomklocka med fasbrus på +/-1Hz vid -110dBc/Hz, eller en fantastisk 500 gånger mindre jitter än en 82fs Femto-klockoscillator.

Klockstruktur

LEO GX.1 hårdvara börjar med två temperaturkontrollerade rubidium atomreferensklockor. Var och en är parad med en oscillator som använder stresskompenserade skärkristaller, för termisk och mekanisk motståndskraft och prestanda med lågt fasbrus. Resultatet är LEO GX.1:s anmärkningsvärt höga signalfrekvenser: 90.316MHz för 44.1k-baserade ljudsignaler och 98.304MHz för 48k-baserade signaler.

Optisk isolering

Vi har gjort mycket för att minska störningar och brus i nya LEO GX.1, inklusive användningen av optiska isoleringstekniker som håller systemen fysiskt åtskilda från varandra. Styrsignaler från processorkretsen skickas till klockkretsen via fiberoptiska kablar istället för elektriska vägar, så källan till LEO GX.1:s oklanderliga timing störs aldrig.

Unity Chassis II

LEO GX.1-chassit har designats som en dubbelkapsling, där ett yttre hölje av högkvalitativt aluminium kompletteras med ett inre lager av koppar. En bas med hög massa och ett förbättrat fjädringssystem på fyra fot fullbordar den tysta, ljuddämpande prestandan hos LEO GX.1:s Unity Chassis II.

Perfekt balanserad

LEO GX.1 interna kretsar är fysiskt fördelade för att förbättra övergripande balans och prestanda. Och dess specialdesignade fotspetsar dämpar och absorberar vibrationer så driften av dess interna klocka börjar alltid med en stenstabil grund.

Dubbla, rena strömförsörjningar

Vi har gett LEO GX.1 två av våra ultratysta Purer-Power linjära nätaggregat, som galvaniskt isolerar dem från varandra i den tvångsmässiga strävan att minska buller och skapa en orörd arbetsmiljö. En Purer-Power-källa matar LEO GX.1:s processorsystem, medan den andra driver klockkretsen. Interferens mellan områdena reduceras till ett minimum, så det finns inget som står i vägen för LEO GX.1:s fantastiska prestanda.

Förverkliga full potential

LEO GX.1 är en så exakt klocka som körs på mycket hög frekvens, att du behöver den bästa sammankopplingskabeln för att realisera dess fulla potential. Vi skapade en kabel specifikt för LEO GX.1, gjord av 60GHz bandbreddsmaterial och kontakter av militära rymdkvalitet. Handgjord och exakt inställd, den levereras med en prestandadatarapport så att du kan vara säker på att dess specifikationer är väl kapabla för uppgiften.

En integrerad familj av enheter

Byggt kring banbrytande överföringsprotokoll, kraftfullare bearbetning och förbättrad isoleringsteknik, är G2 och G2.1 ett nytt koncept inom komponentintegrering. Vår flaggskeppsserie av produkter ger ultrasnabb anslutning, helt och hållet tack vare Lightning Link. Allt från ljudsignaler till digital klockning och kontrollsignaler hanteras enkelt av Lightning Link. Varje G2- och G2.1-produkt har en Lightning Link-anslutningsport, vilket gör att de kan kopplas ihop som en stack.

Lightning Link

HDMI med 18 Gbps höghastighetsanslutning ger ultrasnabb tvåvägskommunikation och ståtar med den enda riktiga jitterfria länken i världen av högpresterande ljud. Som en extra bonus kan G2- och G2.1-produkter kopplas ihop utan oro, vilket gör att de kan fungera sömlöst, som en sammanhängande digital källa för en häpnadsväckande musikalisk upplevelse.

Specifikationer

• Allan Deviation: 2E-12 (1 sekund)
• Ekvivalent jitter: 500 gånger mindre än en femtoklocka på 82fs (1Hz-10Hz)
• Ekvivalent fasbrus: -110dBc/Hz@1Hz (Ref frekvens: 10MHz)
• Frekvens: 90,3168MHz (44,1x fs) | 98,3040 MHz (48x fs)
• Utgångsnivå: 3,3V CMOS (Direkt-till-DAC-design)
• Referens: Temperaturkontrollerad Rubidium atomklocka
• Oscillator: Temperaturstyrd SC-skuren kristall
• Samplingshastighet PCM: 44,1 kHz till 384 kHz i 32 bitar, DSD: DSD64 till DSD512 i 44x och 48x
• Strömförsörjning Dual Purer-Power intern linjär strömförsörjning
• 10uV lågt brus designat för ljudkretsar
• Bruseliminering Optisk isolering mellan kontroll- och klockkretsar
• EMI-skärmande Unity Chassis II
• Nätverk Gigabit Ethernet (för användning av firmwareuppgradering)
• Energiförbrukning Drift: 15W
• Mått - B x D x H 34 cm x 32 cm x 9,6 cm
• Vikt 9,6 kg

Vad finns i lådan?

• AURALIC LEO GX.1
• Insexnyckel (för användning av dra åt klockkabeln)
• Användarmanual
• Strömsladd
• Lightning-Link-kabel
• 60GHz klockkablar av flyg- och rymdkvalitet
