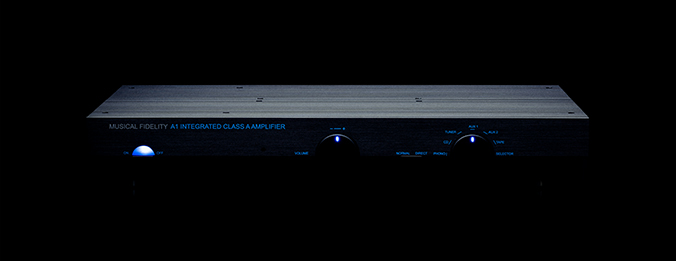

Integrerad Klass A förstärkare

Baserat på sin enorma framgång har A1 gått igenom flera nyutgivningar och nya versioner under åren.

Nu för 2023, för första gången sedan den första releasen, har vi faktiskt behållit alla specifikationer, utseendet och kretsarna för 1985 års återgivning för dem som missade det första gången. Med en uppdaterad transformator, nätaggregat och moderna komponenter med låg ljudnivå har vi återupplivat formeln och är stolta över att återintroducera det fräscha originalet – tre decennier senare.

Tekniken

A1 är byggd kring en helt diskret och symmetrisk klass A-topologi. Den kan mata ut 25W ren Klass A-effekt vid 8 ohm belastning med 25A maximal effekt. Även om siffrorna här kan tyckas ganska låga, är förmågan för slutsteget att driva svåra högtalare ett litet mirakel i sig. Förstärkarens design är dynamisk klass A, och om klass A stående ström överskrids kommer den automatiskt att tillåta mer. Den "glider" (INTE "växlar") smidigt till klass B-stil, vilket tillfälligt tillåter det ytterligare strömdrag som behövs.

Strömförsörjning

Den nya A1 har fått en uppdaterad transformator från delade (1985 original) till mer effektiva "dual mono split rail"-lindningar. Förstärkarstegen försörjs av helt oberoende vänster och höger strömförsörjning för bättre effekthantering och stereoavbildning och varje effektförstärkare har nu dubbel matningskapacitet vilket resulterar i minskat rippel och brus.

Transformatorns buller och värmeavledning reduceras på grund av bättre effektivitet och uppdaterade komponenter. Huvudförsörjningen är filtrerad för bättre reglering och minskad överspänning.

Förförstärkare

Förförstärkarkretsen med låg brus är densamma som den ursprungliga designen från 1985 och, som vi har framhållit ovan, drar man stor nytta av de förbättrade, helt utjämnade och reglerade strömförsörjningarna.

Bland de märkbara förändringarna, en som omedelbart fångar ögat är tillägget av en ny "direkt" omkopplare vid förförstärkarsteget. Med den här omkopplaren kan du helt kringgå förstärkningsblocket före volymkontrollen, vilket resulterar i ungefär 10dB mindre förstärkning. Denna funktion visar sig vara särskilt fördelaktig när man arbetar med moderna eller högeffekts digitala källor, vilket möjliggör finjustering av volympotentiometerns räckvidd och rymmer känsliga högtalare.

Dessutom har en anmärkningsvärd uppgradering gjorts av själva volympotentiometern, nu ersatt av en premiumpotentiometer i ALPS RK-serien. Denna högkvalitativa komponent säkerställer överlägsen prestanda och förbättrad precision. Dessutom är potentiometern nu motoriserad, vilket ger dig bekvämligheten att justera volymen från bekvämligheten av din soffa, tack vare den nya medföljande fjärrkontrollen.

Phono

A1 använder ett diskret strömlägesingångssteg för lägsta brusförstärkning av MC- och MM-patroner. Ett omvandlingssteg för lågbrusström till spänning används för ytterligare förstärkning och RIAA-utjämning. Automatisk ingångsimpedansmatchning för den valda MC-ingången, tillsammans med ökad förstärkning, ökar mångsidigheten hos A1:s phonosteg.

Återkomsten av en riktig Hi-Fi-klassiker

A1 har en hemlighet. Denna hemlighet är enkel: den gör musik. Det låter sött och flytande och skapar en vacker atmosfär runt naturliga instrument. Särskilt i små till medelstora rum, noggrant installerade med ett par fantastiska tvåvägshögtalare. Det är inte ett kraftpaket, men musikälskare kommer att vårda dess förmågor.

Det är inte heller en produkt som du vill dölja. Ett perfekt exempel på form följer funktion. De överdimensionerade kylflänsarna definierar A1:s utseende, men de är viktiga för dess funktion. Verkligen unik, från utsidan och insidan.

A1 har ett sött, varmt, fylligt och spännande ljud. Ingen hårdhet, Bara ren musik. Den blir inte lerig och trots sin lägre effekt driver den svåra högtalare med lätthet. Den förblir ren ända till sin effektgräns. Att höra vad A1 gör är att höra vad Hi-Fi ska göra: det gör musik, ren och skär.

A1 genom tiden - Förbättringar av originalet

• Uppdaterad transformator till effektivare "dual mono split rail"-lindningar

• Högkvalitativ och uppdaterad ALPS RK serie potentiometer som volymkontroll

• IR-fjärrkontroll tillagd för volym

• Få blockering före volymkontroll helt genom att använda "direkt" omkopplare (-10dB)

• Alla transistorer inklusive utgångsenheter är noggrant utvalda moderna motsvarigheter

• Alla kondensatorer i signalvägen är av polypropen (PP) typ

• Motstånd är moderna lågbrusiga metallfilmtyper

• Var noga med att inte ändra någon komponentspecifikation från original utan att uppdatera dem till modern motsvarighet med lång livslängd
• Layout följer troget original inom kretssektioner på kretskort

• Kretssektioner bättre utlagda, i synnerhet de separata strömförsörjningarna och effektförstärkarna

• Phono-steg och förförstärkare förbättrade för mindre brus och brum

A1 i korthet

• 25W ren klass A effekt @ 8 Ohm

• Diskret symmetrisk topologi

• Planar Audio transistorer med 25A maximal uteffekt

• Dynamisk klass A, glider (INTE växlar) smidigt in i klass B, vilket ger mer ström efter behov

• Kör därför svåra högtalare utan problem

• Uppdaterad transformator till "dual mono split rail" lindningar

• Helt oberoende vänster och höger strömförsörjning

• Varje effektförstärkare har nu dubbel matningskapacitet

• Transformatorljud och värmeavledning reduceras

• Filtrerad huvudförsörjning

• Få blockering före volymkontroll helt förbigåbar med "direkt" omkopplare

• Högkvalitativ och uppdaterad ALPS RK serie potentiometer

• Lågbrus TL071 JFET förförstärkarkretsar

• Diskret strömläge MM/MC phono ingångssteg

• Lågbrusström till spänningsomvandlare för ytterligare förstärkning och RIAA-utjämning

• Automatisk ingångsimpedansmatchning (1K nominell) för MC tillsammans med ökad förstärkning

• Original (1985) A1-utseende och kretsar med moderna förbättringar

• Fjärrkontroll tillagd för volym

• Moderna uppdaterade lågbruskomponenter

Specifikationer:

• Power: 25 Watts per channel into 8 Ohms

• Voltage: 42.5 Volts peak to peak

• Current: 25 Amps peak to peak

• Damping Factor: 150

• Gain (volume max): 32dB (Direct Mode), 42dB (Normal Mode)

• Output devices: 2 per channel

• Signal / noise ratio: 82dB

• Channel separation: 85dB

• Frequency response: + 0, –1dB, 10Hz to 40 kHz

• Line level sensitivity: 300mV rms nominal, 8V rms max

• Line level inputs impedance: 25k Ohms

• Tape Out impedance: 220 Ohms

• Pre Out impedance: 100 Ohms

• Phono RIAA response: +/- 1dB

• MM sensitivity: 5mV nominal

• MM capacitance / impedance / gain: 100pF / 50k Ohms / 40dB

• MM signal / noise ratio: 75dB

• MC sensitivity: 450μV nominal

• MC impedance / gain: 1k Ohm / 60dB

• MC signal / noise ratio: 70dB

• Inputs

• 1x phono RCA MM/MC, 5x line RCA

• Outputs

• 1 x line level RCA fix TAPE OUT

• 1 x line level RCA var PRE OUT

• 1 x 4mm banana/binding posts SPEAKER OUT

• Dimensions (WxHxD): 440 x 68.3 x 283.3 mm

• Main voltages: 230V/115V Internally set or 100V optional

• Max. Consumption: 130W, 0W in standby (=Power Switch OFF)

• Weight: 10.5kg

Tillverkarens produktinformation översatt från Engelska med Google Translate
